真空炉怎么安装?

[ 发布日期:2019-05-07 17:20:47 点击:1076 来源: 西格马(河南)高温真空设备有限公司 【打印此文】 【关闭窗口】]

  真空炉是种在真空环境中进行加热的设备。安装真空炉的场所应符合真空卫生的要求,周围的空气应清洁和干燥,并有良好的通风条件,工作场地不易扬起灰尘等。不管是初次使用真空炉还是需要拆卸变换场所,了解真空炉的安装方法都是少不了的,接下来跟西格马真空热处理炉厂家小编起来看看吧!

  、真空炉安装环境:

  参照图纸供给的真空炉平面布置安装方位和土建条件。选好设备长久安装地址并进行土建施工。安装地址应无烟尘污染,环境清洁,空气枯燥,不该与其他设备等放在同,坚持室温10-35℃,地上平坦光亮。

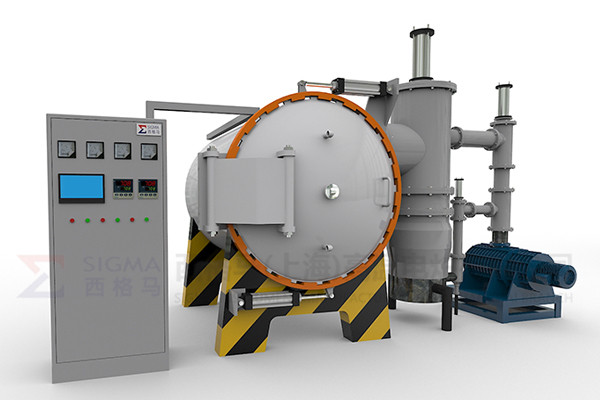

卧式真空炉

  二、真空炉安装步骤:

  1、安装真空炉石墨电热元件和水冷电:安装设计图纸进行石墨电热元件和水冷电的安装,应留意:拿石墨元件时要为当心,以防损坏;2要可靠地拧紧螺栓,以到达杰出的电触摸,不要用力太大,防止螺纹断扣。

  2、 按真空炉回充气体体系图将管路接至回充管路上,并主张供给纯度为99.99百分之-99.999百分之的高纯度氮气作为回充气体。按水冷体系图,将进水管与排水管别离接到炉子的进排水口上,供给压力为0.1-0.15MPa,温度不低于15℃,不高于30℃的水源, 好供给循环水防锈水。

  3、按真空体系图将真空体系定位,拼装并与炉体衔接。安装时把O型密封圈涂上层薄薄的真空油脂,均匀地拧紧法兰。真空炉炉体和控制箱均接地,接地电阻≤4欧,外表和真空计的规管电缆也应接地。

  4、根据水冷系统示意图,进水管和排水管分别连接到炉子的排水口、,以提供压力为0.1-0.15 MPa的水源,温度不高低于15℃且不高于30℃,优选提供循环。水、抗氧化水。

  5、按电气接线图把电源接到相应的电接点上,校核电源电压,衔接控制箱,动力箱和炉体间的电线电缆。供给压力小为0.5MPa的气动气源,可用工业氮气,如用压缩空气,则自备气动"三大件"(如油雾气减压器分水滤气器)。安装其他真空炉零部件,包含导管丈量仪器外表等。

  6、按下充气系统图将管道连接到灌装线,建议提供纯度为99.99%-99.99%的高纯度氮气作为再灌注器。

  7、根据电接线图,将电源连接到相应的电触头,检查电压电源,连接在控制箱,电缆和流浆箱和身体之间烤箱。

  8、安装剩余的组件,包括导管测量仪器。

立式真空炉

  三、真空炉安装注意事项:

  1、检查控制柜中所有部件及配件是否完备、完好。

  2、控制柜安装在相应的地基上,并固定。

  3、安照接线图,并参考电气原理图,接通外接主回路及控制回路,并可靠接地,保证接线无误。

  4、检查电器可动部分应活动自如,无卡死现象。

  5、缘电阻应不低于2兆欧姆。

  6、真空电炉各阀门必须在关闭位置。

  7、控制电源开关放在关位。

  8、手动调压旋钮逆时针旋动头。

  9、报警钮放在开位。

  10、在设备总进出水管处再接入备用水(可用自来水),防止循环水有故障或断电导致密封圈烧坏。

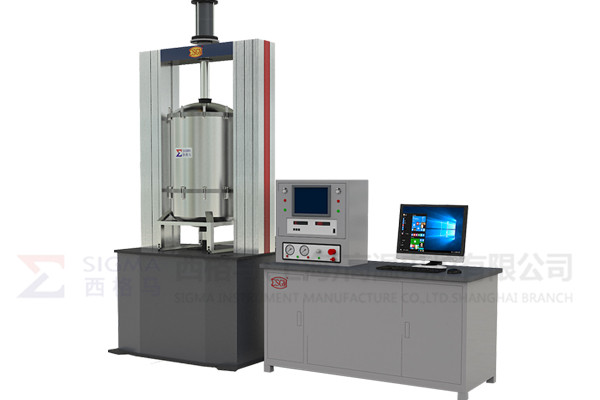

真空热压炉

  三、真空炉安装后的调试工作:

  1、真空炉冷调试

  a、机械、气压、电气联动调试,调整工件传送转移时间≤25S,整个联动在装载200Kg的情况下,连续动作三次应协调平稳,准确可靠。①真空隔热门开启或关闭行程时间调至≤8 S。②工件车前进至加热室行程时间调至12—15 S。③工件车上升或下降行程时间调至≤3 S。④工件车后退至冷却室行程时间调至12—15 S。⑤装载200Kg进行联动试验,总行程时间为≤25 S连续动作应协调平稳,准确可靠。

  b、气冷风扇调试,转速约1400r/min,转动灵活,无异常现象。

  c、报警系统调试,应准确无误,安可靠。

  d、测量缘电阻大于等于20千欧。

  e、测量炉子冷态真空度,压升率接近0.5Pa/h(可结合在热调试中进行)。

  2、真空炉热调试

  a、在炉子真空度不低于13.3Pa的情况下通电烘炉,在炉温缓慢升至1300℃的整个过程中,炉子真空度不应低于13.3Pa,经过充分烘烤 ,除气后,压升率达到技术要求时即可。

  b、限真空度测量:不低于6×1.0-4Pa。

  c、工作真空度测量:不低于2.7Pa(在1000空炉时)。

  d、压升率测量:在真空炉加热至1200℃时,经过充分烘烤除气后,炉温冷却至100℃以下时再测压升率,应达到0.5Pa/h。

  e、回充气体调试:当冷却室真空度为1.33Pa时,关闭真空隔热门、冷却室真空阀,并立即向冷却室炉充入氮气0.06MPa时,时间应在2.5(秒)完成,并且加热室的真空度不得低于670Pa。
